    抄板简介

    双面板抄板,所用元件少,线路简单,主要电路包括温度信号检测及放大部分、单片机、A/D转换部分、温度显示部分及报警电路几部分组成
    PCB尺寸: 79.1*41.5mm
    板层数: 2层
    板材类型: RF4
    最小线宽: 2.5mil
    最小孔径: 5mil
    元件数量: 1000+
    表面工艺: 镀金
    案例周期: 1天



    抄板详情

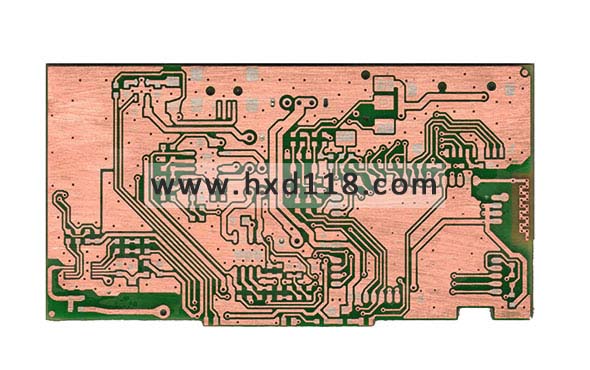

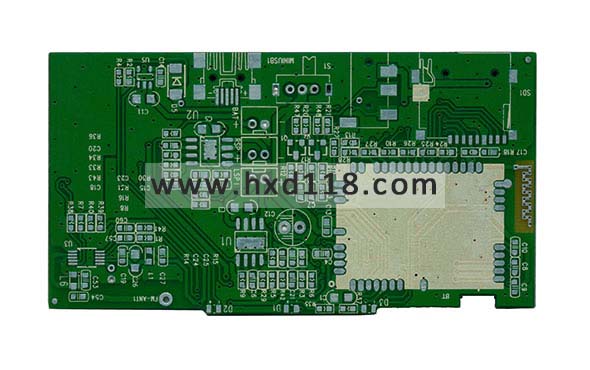

    温度巡检仪控制板抄板图1 温度巡检仪控制板抄板图2

    当温度超过上限时,实现报警功能。硬件上,利用半导体集成温度传感器检测温度,由单片机控制,进行A/D转换,在显示器上显示测量出的温度。软件上,单片机编程以实现对各测试点温度值的检测和集中管理。

    系统首先将温度经温度传感器及放大电路变换成与温度成线性关系的电压信号,然后送到A/D转换器,最后通过数字显示器显示出测量的温度,当温度超过标定的温度时就报警。其中A/D转换、显示及报警都是由单片机来完成。

    主要包括五大部分:温度信号检测及放大部分、单片机、A/D转换部分、温度显示部分及报警电路。
