    线性逆变器板 抄板PCBA批量图片
  • 案例详情

    抄板简介

该案例所抄电路板为大功率集成线性放大器及数字正弦波合成技术构成的线性逆变电源PCB板,抄板精度要求较高主要是其应用多为精密设备仪器所用。抄板经过方法测验检查还原度高。
PCB尺寸: 80.0*67.6mm
板层数: 2层
板材类型: RF5
最小线宽: 2.5mil
最小孔径: 5mil
元件数量: 100+
表面工艺: 镀金
案例周期: 1天

抄板详情

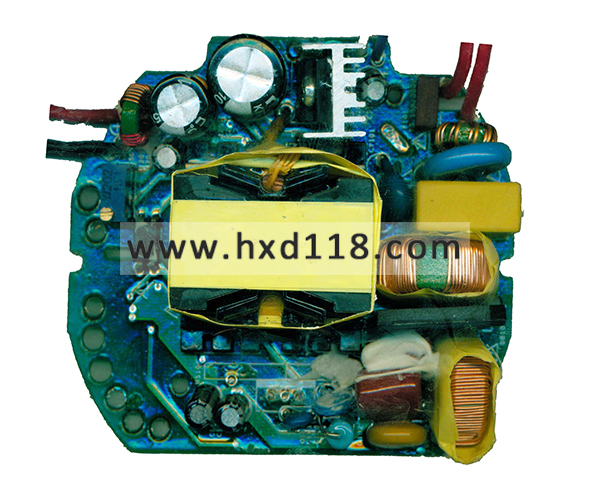

线性逆变电源控制板抄板图1 线性逆变电源控制板抄板图2

线性逆变电源控制板抄板技术参数:

输出频率 : 400、1000、1200、2000或350~500Hz范围内可变频 : 400、1000、1200、2000或350~500Hz范围内可变频

频率精度 : ±0.1%(Fix) 、±0.1Hz(VAR)

输出失真度 : ≤ 1%( 阻性负载 )

负载稳定度 : ± 0.1%

电源稳定度 : ± 0.1%

峰值电流 : 3.5 倍最大输出电流

负载功率因数 : 0.5~1 (Lead or lag)

响应速度 : 100us

保护功能 : 过载、短路、过温

三相相位偏移 :   : ≤1°/≤3° (平衡/不平衡负载 )

四位频率表 : 分辨率 0.1Hz

四位电压表 : 分辨率 0.1V : 线电压,分辨率 0.1V

四位电流表 : 分辨率 0.1A : 相电流,分辨率 0.1A

四位功率表 : 分辨率 1W : 测量各相功率

冷却方式 : 强迫冷风

工作环境 : -10 ℃ ~+45 ℃ / 10-90%RH

工作方式 : 连续

绝缘电阻 : ≥ 10M Ω /500VDC

耐压 : AC2500V/50 Hz , 1 分钟

噪音 : ≤ 45dB
