    抄板简介

安卓机顶盒4层pcb主板抄板案例,一款较常见的消费类电子产品PCB抄板,元件相对较少,线路也不复杂。抄板周期为2天
PCB尺寸: 75*75*1.2mm
板层数: 4层
板材类型: RF4
最小线宽: 2.5mil
最小孔径: 5mil
元件数量: 100+
表面工艺: 镀金
案例周期: 3天

抄板详情

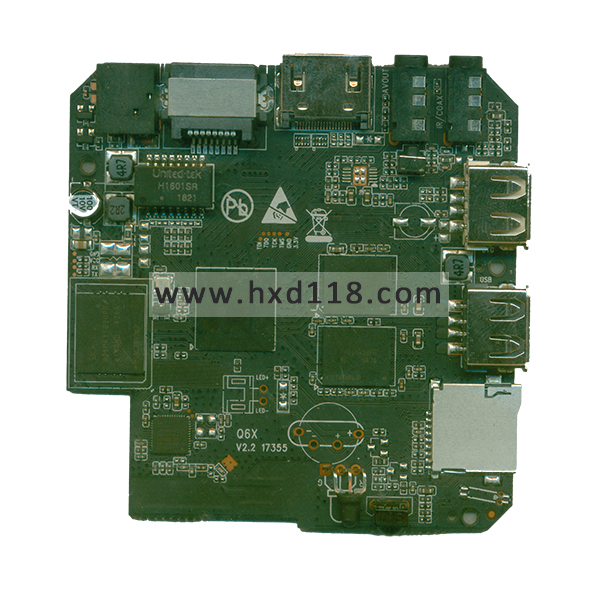

安卓机顶盒抄板-原板扫描

原板扫描

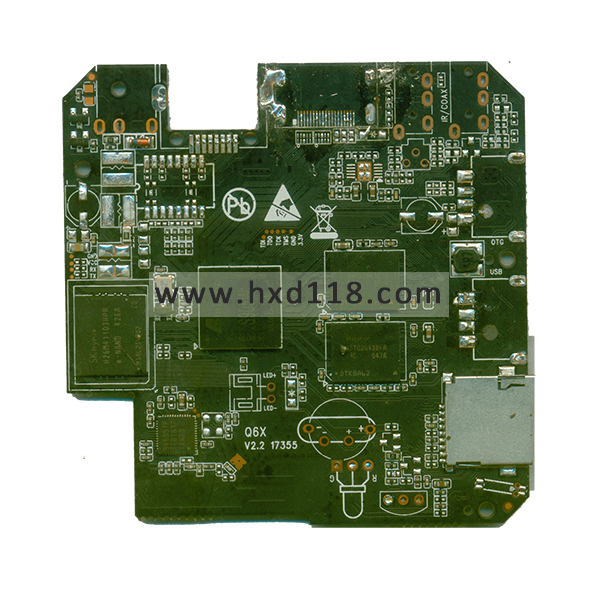

安卓机顶盒抄板-拆解元件

拆解元件

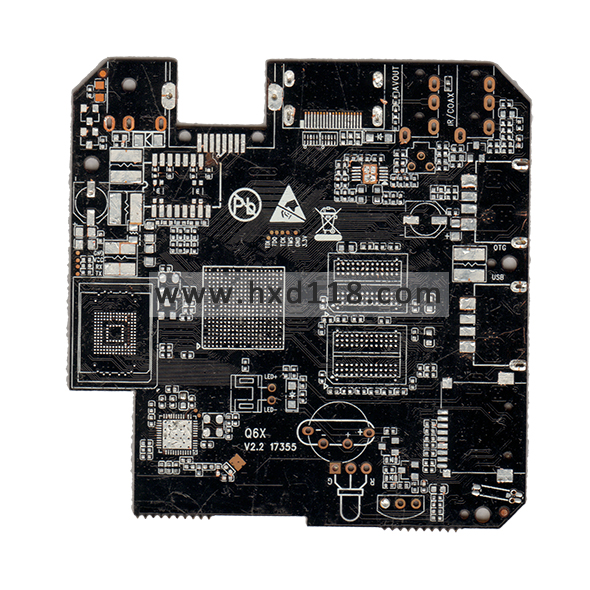

安卓机顶盒抄板-顶层元件位号

顶层元件位号

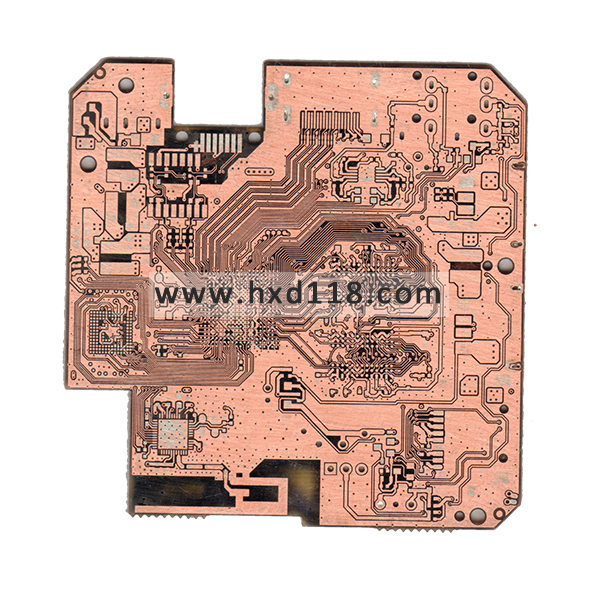

安卓机顶盒抄板-顶层线路图

顶层线路图

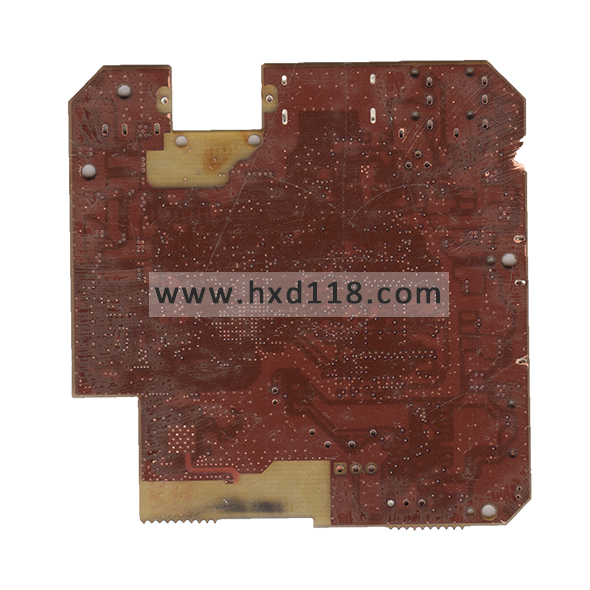

安卓机顶盒抄板-中间一层线路图

中间一层线路图

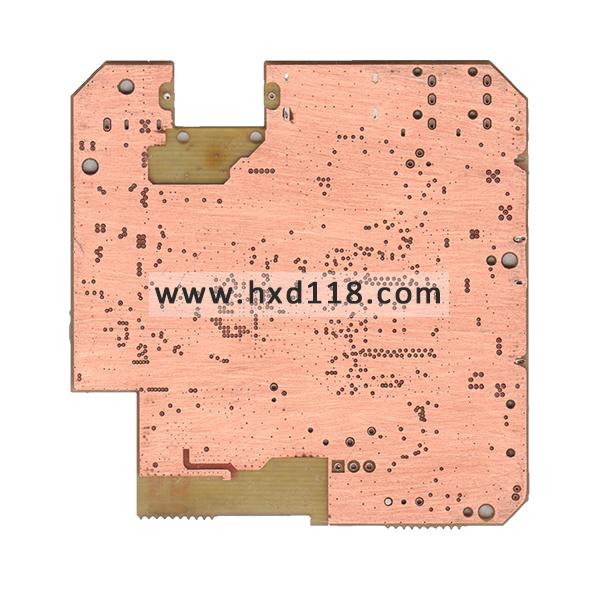

安卓机顶盒抄板-中间二层线路图

中间二层线路图
