本逆变器驱动板采用二层PCB板设计，使用的芯片为逆变器驱动器常用的EG8010，驱动板上集成了电压、电流、温度保护功能，LED 告警显示功能及风扇控制功能，并可通过跳线设置 50/60Hz 输

PCB尺寸： 61*32mm

板层数： 2层

板材类型： RF4

最小线宽： 2.5mil

最小孔径： 5mil

元件数量： 1000+

表面工艺：镀金

案例周期： 2天

抄板详情

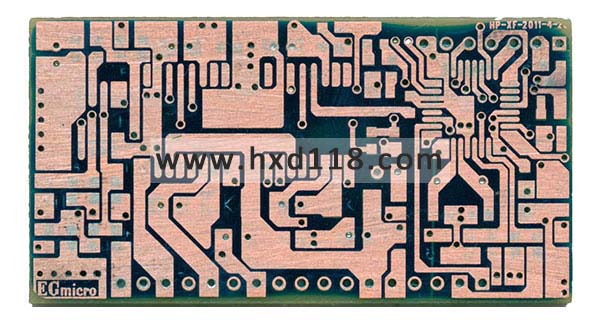

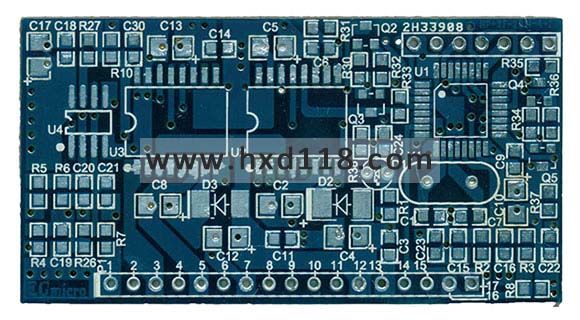

逆变器驱动板抄板图1 逆变器驱动板抄板图2

该款所抄逆变器驱动板专门用于单相纯正弦波逆变器。采用单相纯正弦波逆变器专用芯片 EG8010 为控制芯片，驱动芯片采用 IR2110S。驱动板上集成了电压、电流、温度保护功能，LED 告警显示功能及风扇控制功能，并可通过跳线设置 50/60Hz 输出，软启动功能及死区大小。
逆变器驱动板原理图

EG8010是一款数字化的、功能很完善的自带死区控制的纯正弦波逆变发生器芯片，应用于DC-DC-AC两级功率变换架构或DC-AC单级工频变压器升压变换架构，外接12MHz晶体振荡器，能实现高精度、失真和谐波很小的纯正弦波50Hz或60Hz逆变器专用芯片。该芯片采用CMOS工艺，内部集成SPWM正弦发生器、死区时间控制电路、幅度因子乘法器、软启动电路、保护电路、RS232串行通讯接口和12832串行液晶驱动模块等功能。

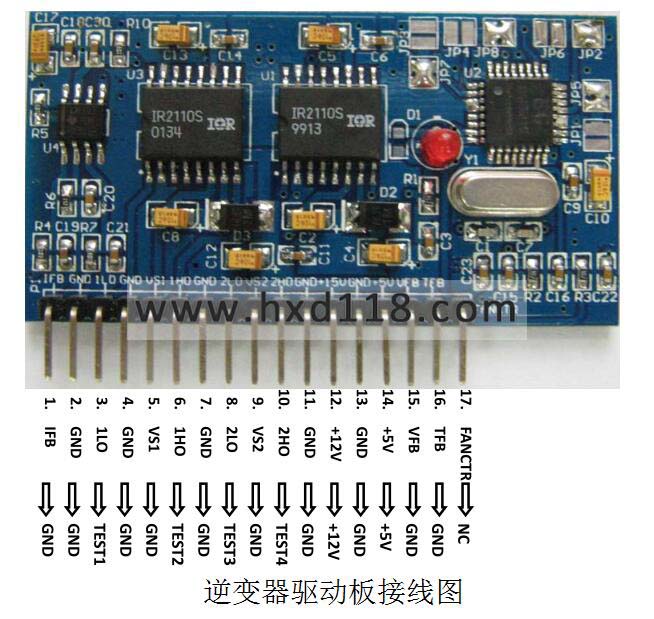

逆变器驱动板接线图
